Duomo di Orvieto, basamenti antisismici ENEA per le statue di Mochi.

Duomo di Orvieto, basamenti antisismici ENEA per le statue di Mochi.

'Duomo di Orvieto, basamenti antisismici ENEA per le statue di Mochi.'

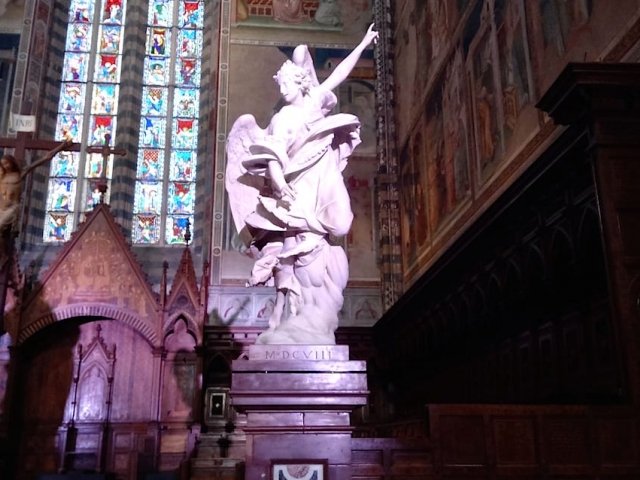

Finalmente dopo 120 anni, ritorna nel Duomo di Orvieto il gruppo dell’Annunciazione, composto da due statue realizzate a inizio ‘600 da Francesco Mochi. Il riposizionamento in cattedrale è stato curato dall’Opera del Duomo in collaborazione con la Soprintendenza Archeologia, Belle Arti e Paesaggio dell’Umbria, l’Istituto superiore per la conservazione e il restauro e l’ENEA. Il gruppo dell’Annunciazione è stato ai lati dell’altare maggiore del Duomo di Orvieto per quasi tre secoli, finché a fine ’800 la scuola di restauro ne ordinò la rimozione, insieme alle statue raffiguranti i 12 apostoli e i quattro santi protettori. Da allora l’intero ciclo scultoreo è stato collocato prima nei sotterranei del duomo, poi in temporanea esposizione alla chiesa di Sant’Agostino di Orvieto. Il ritorno dell’opera del Mochi precede quello delle altre sculture, che saranno riposizionate nel Duomo entro fine anno, sorrette da basamenti anch’essi assemblati su progetto ENEA. ENEA ha realizzato due innovativi basamenti antisismici per mettere in sicurezza le statue, similmente a quanto realizzato per i Bronzi di Riace nel Museo Archeologico Nazionale di Reggio Calabria.

Per i Bronzi di Riace le basi antisismiche furono realizzate in marmo di Carrara, ed assicurano il massimo isolamento delle statue nei confronti delle sollecitazioni dei terremoti nelle direzioni orizzontali e verticale. Per ciascuna statua fu realizzata una base costituita da due blocchi di marmo sovrapposti; su entrambe le superfici interne dei due blocchi furono scavate quattro calotte concave speculari, nel mezzo delle quali furono collocate quattro sfere, anch’esse di marmo. Le calotte concave e le sfere di marmo svolgono la funzione antisismica, e la loro dimensione fu definita in fase di progettazione in rapporto al grado di protezione sismica necessaria. Tra i due blocchi furono installati anche elementi dissipativi in acciaio inox per l’isolamento sismico da oscillazioni nella direzione verticale. La realizzazione delle basi in marmo si prestò come la più compatibile con il bronzo delle statue, ed i dispositivi installati richiedono una manutenzione minima. In presenza di un terremoto sarà la parte sottostante della base a subire l’azione sismica, e si potrà muovere con il terreno senza trasmettere alla parte superiore le sollecitazioni, in quanto completamente assorbite dal movimento delle sfere all’interno delle cavità ricavate nel marmo. Il movimento delle sfere rende il sistema di protezione poco rigido e con un attrito molto ridotto, caratteristiche che minimizzano o rendono quasi nulle le sollecitazioni. Il sistema è particolarmente adatto per le statue sviluppate in verticale, come i Bronzi di Riace che hanno una base di appoggio molto ridotta e che quindi presentano nelle gambe il loro punto di maggiore vulnerabilità anche alle minime oscillazioni, che ne possono compromettere l’integrità strutturale e causare il ribaltamento. Le basi antisismiche, sulle quali sono state collocate delle copie in scala reale delle statue dei Bronzi di Riace, furono sottoposte a verifica sperimentale sulle “tavole vibranti” presso i laboratori di “Qualificazione di Materiali e Componenti” del Centro Ricerche ENEA della Casaccia. Le tavole vibranti sono impianti sperimentali in grado di riprodurre i terremoti reali nelle componenti orizzontali e verticale, e che per le prove di qualificazione delle basi hanno simulato terremoti anche superiori al livello massimo previsto per il sito del Museo a Reggio Calabria, senza che le copie delle statue abbiano subito alcuna sollecitazione.

Rispetto ai basamenti dei Bronzi di Riace, dotati di dispositivi ‘passivi’ che massimizzano l’isolamento sismico, per le opere del Mochi abbiamo realizzato dispositivi del tipo ‘semi-passivo’, vale a dire in grado di sbloccare il piedistallo e attivarlo in funzione antisismica al primo segnale di terremoto”, spiega Gerardo De Canio, l’ingegnere ENEA che ha ideato e predisposto i basamenti. “Un’altra differenza sono i materiali che abbiamo utilizzato per i basamenti: in acciaio per Orvieto e in marmo per i Bronzi di Riace, ma entrambi sono del tipo ‘a doppio pendolo’, cioè costituiti da due calotte sferiche che con il loro rotolamento riescono a massimizzare l’isolamento sismico”, aggiunge De Canio.
